Eine Zu- und Abluftanlage ist ein mechanisches Lüftungssystem, das frische Außenluft kontrolliert in ein Gebäude oder eine Produktionshalle einbringt (Zuluft) und verbrauchte, schadstoffbelastete oder feuchte Luft gleichzeitig nach außen abführt (Abluft). Sie wird überall dort benötigt, wo natürliche Fensterlüftung nicht ausreicht, um Luftqualität, Temperatur oder Schadstoffkonzentration sicher zu kontrollieren. Die folgenden Abschnitte beantworten die wichtigsten Fragen rund um Funktion, Einsatz und gesetzliche Anforderungen dieser Anlagen.
Wo kommen Zu- und Abluftanlagen typischerweise zum Einsatz?
Zu- und Abluftanlagen kommen überall dort zum Einsatz, wo Menschen arbeiten oder Prozesse ablaufen, bei denen Schadstoffe, Wärme, Feuchtigkeit oder Stäube entstehen, die durch natürliche Lüftung nicht beherrschbar sind. Das betrifft vor allem Industriehallen, Werkstätten, Labore, Lackieranlagen, Lebensmittelbetriebe und Serverräume.
In der Industrie gehört die mechanische Be- und Entlüftung zum Standard. Schweißarbeitsplätze, chemische Produktionsanlagen und Druckereien erzeugen Emissionen, die ohne gezielte Absaugung und Frischluftzufuhr schnell gesundheitsgefährdende Konzentrationen erreichen. Auch in der Lebensmittelindustrie ist eine kontrollierte Luftführung unverzichtbar, um Hygieneanforderungen zu erfüllen und Kondensation zu vermeiden. Im Bereich Lüftungstechnik im Gewerbe werden solche Anlagen außerdem in Restaurants, Einkaufszentren, Parkhäusern und Bürogebäuden eingesetzt, wo hohe Personendichten oder Emissionsquellen eine gezielte Luftführung erfordern.
Wie funktioniert eine Zu- und Abluftanlage technisch?
Eine Zu- und Abluftanlage arbeitet mit zwei getrennten Luftströmen: Ein Ventilator saugt Außenluft an, filtert und konditioniert sie bei Bedarf, und leitet sie über ein Kanalnetz in die Räume. Ein zweiter Ventilator erfasst die verbrauchte Raumluft und transportiert sie kontrolliert nach außen. Beide Ströme sind hydraulisch aufeinander abgestimmt, um definierte Druckverhältnisse im Gebäude zu erzeugen.
Zentrale Komponente ist das Lüftungsgerät, das Zuluft- und Abluftventilatoren, Filter und häufig einen Wärmetauscher in einem Gehäuse vereint. Über einen Wärmerückgewinner überträgt die warme Abluft einen Großteil ihrer thermischen Energie auf die kalte Zuluft, bevor sie das Gebäude verlässt. Das reduziert den Heizbedarf erheblich. Anschließend wird die konditionierte Zuluft über Kanäle und Luftauslässe gleichmäßig in die Arbeitsbereiche verteilt. Die Steuerung regelt Volumenströme, Temperaturen und Betriebszeiten automatisch, oft in Abhängigkeit von Sensoren für CO₂-Gehalt, Temperatur oder Feuchtigkeit.
Was sind die Unterschiede zwischen Zu-, Ab- und Umluftanlagen?
Der wesentliche Unterschied liegt im Luftpfad: Eine Zuluftanlage bringt ausschließlich Frischluft von außen in den Raum. Eine Abluftanlage saugt Raumluft ab und leitet sie nach außen. Eine Umluftanlage hingegen führt die Raumluft im Kreislauf, filtert oder temperiert sie, ohne Außenluft einzubringen oder Abluft abzuführen.
In der Praxis sind reine Zuluft- oder Abluftanlagen häufig in einfacheren Anwendungen zu finden: Eine Abluftanlage in einer Werkzeugmaschinenhalle saugt Öldämpfe ab, während durch Öffnungen natürlich Außenluft nachströmt. Umluftanlagen werden dort eingesetzt, wo Energieeffizienz oder bauliche Gegebenheiten keine Außenluftführung erlauben, zum Beispiel in Reinräumen mit aufwendiger Filterung. Kombinierte Zu- und Abluftanlagen sind in der industriellen Belüftung jedoch der Standard, weil sie Luftqualität, Druckverhältnisse und Energieeffizienz gleichzeitig optimieren. Sie ermöglichen außerdem Wärmerückgewinnung, was bei reinen Umluftsystemen nicht möglich ist.
Wann ist eine Zu- und Abluftanlage gesetzlich vorgeschrieben?
Eine mechanische Zu- und Abluftanlage ist in Deutschland gesetzlich vorgeschrieben, wenn natürliche Lüftung die Grenzwerte der Arbeitsstättenverordnung (ArbStättV) und der zugehörigen Technischen Regeln (ASR A3.6) nicht einhalten kann oder wenn Gefahrstoffe am Arbeitsplatz entstehen, die nach der Gefahrstoffverordnung (GefStoffV) abgesaugt werden müssen.
Konkret ergibt sich die Pflicht zur technischen Lüftung aus mehreren Regelwerken:
- ArbStättV und ASR A3.6: Arbeitgeber müssen ausreichende Frischluftzufuhr sicherstellen. Reicht Fensterlüftung nicht aus, ist eine technische Lüftungsanlage Pflicht.
- GefStoffV: Entstehen Stäube, Dämpfe oder Gase, die Arbeitsplatzgrenzwerte (AGW) überschreiten könnten, ist eine Erfassung an der Entstehungsstelle durch Absauganlagen vorgeschrieben.
- DGUV-Vorschriften: Berufsgenossenschaftliche Regeln konkretisieren die Anforderungen für spezifische Branchen, etwa Schweißen, Lackieren oder den Umgang mit Lösemitteln.
- Bauordnungsrecht: In bestimmten Gebäudetypen wie Tiefgaragen, innenliegenden Bädern oder großen Versammlungsstätten schreibt das Baurecht mechanische Lüftung vor.
Betriebe sind gut beraten, im Rahmen der Gefährdungsbeurteilung frühzeitig zu klären, ob ihre Lüftungssituation den gesetzlichen Anforderungen genügt.
Welche Komponenten gehören zu einer industriellen Zu- und Abluftanlage?
Eine industrielle Zu- und Abluftanlage besteht aus mehreren aufeinander abgestimmten Komponenten, die gemeinsam die Luftversorgung und Schadstoffabfuhr sicherstellen. Zu den Kernbestandteilen gehören Ventilatoren, Filter, Wärmetauscher, Kanalnetz, Luftauslässe und eine übergeordnete Steuerung.
- Ventilatoren: Zuluft- und Abluftventilatoren erzeugen den notwendigen Volumenstrom. In der Industrie kommen häufig drehzahlgeregelte Ventilatoren zum Einsatz, die den Energieverbrauch bedarfsgerecht anpassen.
- Filter: Zuluftfilter schützen die Anlage und die Raumluft vor Staub und Partikeln. Je nach Anwendung kommen Grobfilter, Feinfilter oder HEPA-Filter zum Einsatz.
- Wärmerückgewinner: Platten-, Rotations- oder Kreuzstromwärmetauscher übertragen Wärme von der Abluft auf die Zuluft und reduzieren so den Heizenergiebedarf.

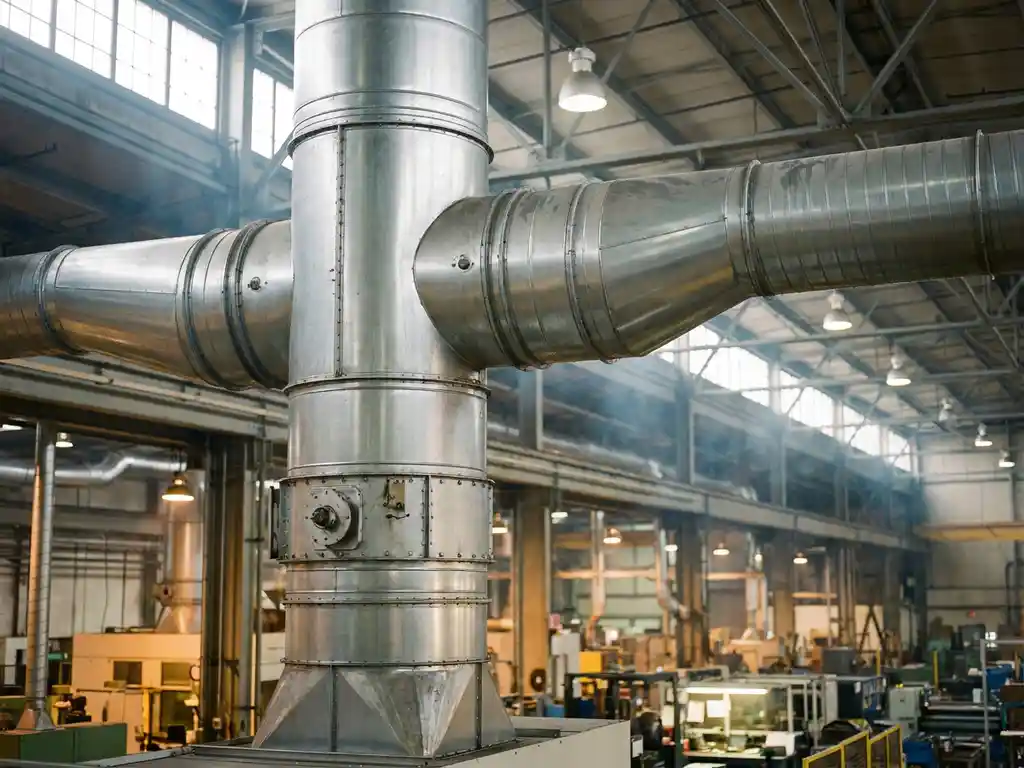

- Kanalnetz und Luftauslässe: Das Rohrleitungsnetz verteilt die konditionierte Luft gleichmäßig. Luftauslässe und Absaugöffnungen sind so positioniert, dass Schadstoffe gezielt erfasst und Frischluft dort eingebracht wird, wo sie gebraucht wird.
- Steuerung und Sensorik: Moderne Anlagen werden über Gebäudeleittechnik oder speicherprogrammierbare Steuerungen (SPS) geregelt. Sensoren für CO₂, Temperatur und Feuchtigkeit ermöglichen eine bedarfsgeführte Regelung.
- Schalldämpfer und Schwingungsisolatoren: Sie reduzieren Betriebsgeräusche und schützen die Gebäudestruktur vor Vibrationen.
Wie viel Energie verbraucht eine Zu- und Abluftanlage und wie lässt sie sich senken?
Der Energieverbrauch einer Zu- und Abluftanlage hängt stark von Volumenstrom, Betriebsstunden, Anlageneffizienz und der eingesetzten Wärmerückgewinnung ab. In der Industrie kann die Lüftung einen erheblichen Anteil am Gesamtstromverbrauch ausmachen, besonders wenn Anlagen dauerhaft mit konstanter Drehzahl betrieben werden.
Die wirksamsten Maßnahmen zur Energieeinsparung sind:
- Wärmerückgewinnung: Hocheffiziente Wärmetauscher können bis zu 80 Prozent der Wärmeenergie aus der Abluft zurückgewinnen und damit den Heizbedarf deutlich senken.
- Drehzahlregelung der Ventilatoren: Frequenzumrichter passen die Ventilatorleistung dem tatsächlichen Bedarf an, statt dauerhaft auf Volllast zu laufen. Das spart in vielen Betrieben den größten Teil der Ventilatorenergie.
- Bedarfsgeführte Regelung: CO₂- oder VOC-Sensoren steuern die Lüftung nach tatsächlicher Raumluftqualität statt nach festen Zeitprogrammen.
- Hydraulischer Abgleich: Ein korrekt abgeglichenes Kanalnetz verhindert die Überversorgung einzelner Zonen und unnötigen Druckaufbau.
- Regelmäßige Wartung: Verschmutzte Filter erhöhen den Druckverlust und damit den Energieverbrauch. Saubere Filter und gewartete Ventilatoren halten den Betriebspunkt im optimalen Bereich.
Eine messtechnisch gestützte Energieanalyse der Lüftungsanlage zeigt, wo die größten Einsparpotenziale liegen, und ist die Grundlage für jede gezielte Optimierungsmaßnahme.
Wie Galek & Kowald bei der Planung und Umsetzung von Zu- und Abluftanlagen unterstützt
Galek & Kowald plant, baut und betreut industrielle Zu- und Abluftanlagen als Teil eines durchdachten Gesamtkonzepts im Anlagenbau. Das Unternehmen begleitet Projekte von der ersten Investitionsplanung über die Prozessentwicklung bis zur schlüsselfertigen Übergabe und darüber hinaus. Konkret umfasst das Leistungsangebot:
- Messtechnisch basierte Energieberatung zur Analyse des Ist-Zustands und Identifikation von Einsparpotenzialen
- Planung und Dimensionierung von Zu- und Abluftanlagen, abgestimmt auf die spezifischen Prozessanforderungen
- Rohrleitungsbau und Montage aller Anlagenkomponenten aus einer Hand
- Integration von Steuerungsanlagen und Wärmerückgewinnungssystemen zur Maximierung der Energieeffizienz
- Langfristige Betreuung und Wartung, damit die Anlage dauerhaft wirtschaftlich und normkonform betrieben wird
Als zertifiziertes Unternehmen nach ISO 9001:2015 und ISO 14001:2015 verbindet Galek & Kowald technische Kompetenz mit einem klaren Fokus auf Nachhaltigkeit und Energieeffizienz. Wer eine neue Lüftungsanlage plant oder eine bestehende Anlage optimieren möchte, findet auf der Website von Galek & Kowald einen ersten Überblick über das Leistungsspektrum. Für eine individuelle Beratung steht das Team jederzeit über die Kontaktseite zur Verfügung.
