Eine Kaskadenschaltung bei einer Wärmepumpe ist eine Anordnung von zwei oder mehr Wärmepumpeneinheiten, die hydraulisch und regelungstechnisch miteinander verbunden sind und gemeinsam einen Wärmebedarf decken. Dabei arbeiten die einzelnen Geräte nicht unabhängig voneinander, sondern als koordiniertes System, das sich stufenweise an den tatsächlichen Bedarf anpasst. Die folgenden Abschnitte beantworten die wichtigsten Fragen rund um Auslegung, Betrieb und Planung solcher Systeme.
Wie funktioniert eine Kaskadenschaltung bei Wärmepumpen?
Bei einer Kaskadenschaltung sind mehrere Wärmepumpeneinheiten parallel oder in Reihe geschaltet, sodass sie gemeinsam auf einen zentralen Heizkreis oder Pufferspeicher arbeiten. Eine übergeordnete Kaskadenregelung bestimmt, wie viele Einheiten aktiv sind und in welcher Reihenfolge sie zu- oder abgeschaltet werden. Das System reagiert damit dynamisch auf schwankende Lastanforderungen.

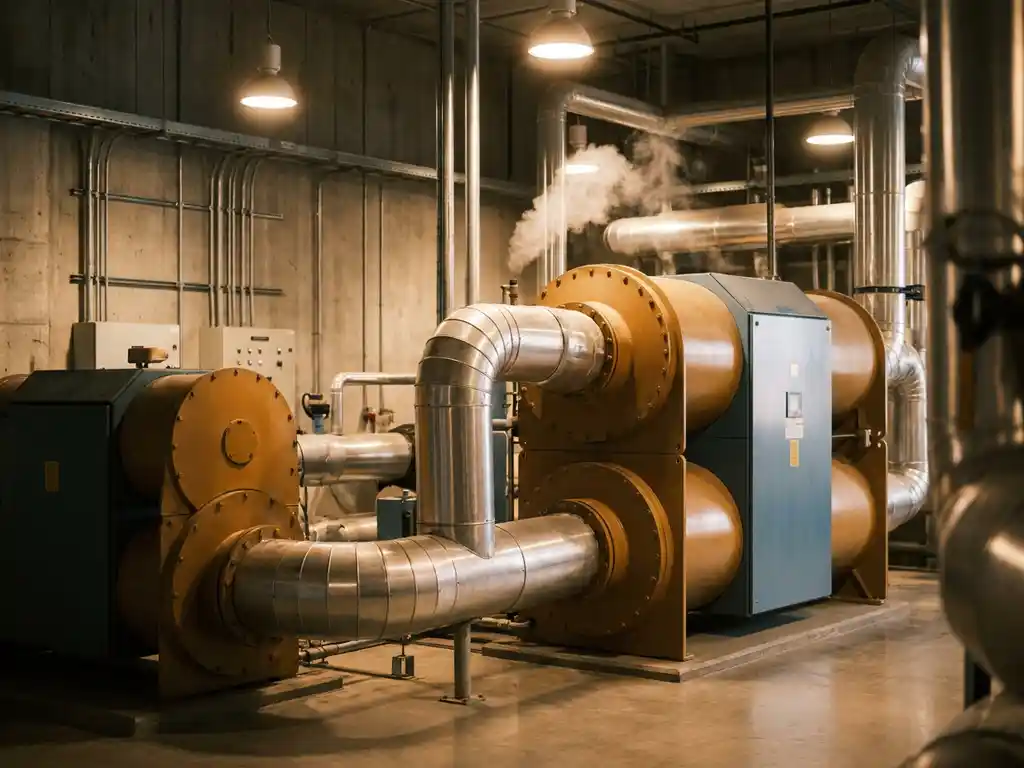

Technisch gesehen gibt es zwei grundlegende Verschaltungsprinzipien. Bei der hydraulischen Parallelschaltung liefern alle aktiven Einheiten gleichzeitig Wärme in denselben Kreislauf. Bei der thermodynamischen Reihenschaltung heizt eine erste Wärmepumpe das Fluid auf ein mittleres Temperaturniveau vor, während eine zweite Stufe dieses Niveau weiter anhebt. Letztere Variante wird eingesetzt, wenn sehr hohe Vorlauftemperaturen erforderlich sind, die eine einzelne Maschine nicht wirtschaftlich erreichen kann.
Die Kommunikation zwischen den Einheiten erfolgt über ein gemeinsames Bussystem oder eine zentrale Steuereinheit. Diese koordiniert Laufzeiten, gleicht Betriebsstunden aus und sorgt dafür, dass keine Einheit dauerhaft überlastet wird.
Wann ist eine Kaskadenschaltung sinnvoll?
Eine Kaskadenschaltung ist sinnvoll, wenn der Wärmebedarf eines Gebäudes oder Prozesses stark schwankt, sehr hoch ist oder eine hohe Versorgungssicherheit gefordert wird. Statt einer einzelnen Großmaschine erlaubt die Kaskade, den Betrieb exakt an die jeweilige Last anzupassen und gleichzeitig Redundanz aufzubauen.
Typische Einsatzfälle sind:
- Industriebetriebe mit stark variierendem Wärmebedarf über den Tages- oder Jahresverlauf
- Gewerbliche Objekte, in denen eine Einzelanlage zu groß dimensioniert wäre und im Teillastbetrieb ineffizient läuft
- Prozesse, die eine unterbrechungsfreie Wärmeversorgung erfordern, da bei Ausfall einer Einheit die übrigen weiterlaufen
- Anlagen, bei denen Temperaturniveaus oberhalb des Leistungsbereichs einer einzelnen Wärmepumpe benötigt werden
Besonders in der Industrie, wo Prozesswärme und Raumwärme oft parallel benötigt werden, lässt sich durch eine Energieeffizienzlösung in Form einer Kaskade der Gesamtwirkungsgrad der Anlage deutlich steigern.
Was sind die Vorteile einer Wärmepumpen-Kaskade gegenüber einer Einzelanlage?
Eine Wärmepumpen-Kaskade bietet gegenüber einer Einzelanlage vor allem drei Vorteile: bessere Teillasteffizienz, höhere Betriebssicherheit und größere Flexibilität bei zukünftigen Erweiterungen. Diese Kombination macht das Kaskadenprinzip für viele industrielle und gewerbliche Anwendungen wirtschaftlich überlegen.
Effizienz im Teillastbetrieb
Eine große Einzelmaschine läuft bei geringem Wärmebedarf mit schlechtem Wirkungsgrad, weil sie ständig zwischen Ein- und Ausschalten wechselt. In einer Kaskade wird stattdessen nur die Anzahl der Einheiten aktiviert, die tatsächlich benötigt wird. Jede aktive Einheit arbeitet damit näher an ihrem optimalen Betriebspunkt, was den Coefficient of Performance (COP) über das Jahr gemittelt verbessert.
Redundanz und Verfügbarkeit
Fällt bei einer Kaskade eine Einheit aus, übernehmen die verbleibenden Geräte einen Teil der Last. Der Betrieb wird zwar eingeschränkt, aber nicht vollständig unterbrochen. Für Produktionsprozesse, in denen Wärmeausfälle direkte Stillstandskosten verursachen, ist diese Redundanz ein wesentliches Argument für die Kaskadenlösung.
Skalierbarkeit
Wächst der Wärmebedarf, lässt sich eine bestehende Kaskade durch eine weitere Einheit ergänzen, ohne die gesamte Anlage ersetzen zu müssen. Diese Modularität schützt die Investition und ermöglicht eine schrittweise Kapazitätserweiterung.
Welche Regelungsstrategien gibt es für Kaskadensysteme?
Für Kaskadensysteme existieren im Wesentlichen drei Regelungsstrategien: die sequenzielle Zuschaltung, die gleichmäßige Lastverteilung und die priorisierte Führungsmaschine. Welche Strategie optimal ist, hängt von der Anlagengröße, dem Lastprofil und den Anforderungen an die Laufzeitverteilung ab.
Bei der sequenziellen Zuschaltung wird jeweils eine Einheit vollständig ausgelastet, bevor die nächste zugeschaltet wird. Das maximiert die Laufzeit jeder Einheit und vermeidet häufige Schaltvorgänge. Die gleichmäßige Lastverteilung teilt die Anforderung auf alle aktiven Einheiten auf, sodass sie mit annähernd gleicher Leistung laufen. Damit werden Betriebsstunden gleichmäßig verteilt und Verschleiß ausgeglichen.
Die Strategie mit einer Führungsmaschine legt eine Einheit als primäre Regelgröße fest, während die übrigen als Folgeeinheiten zugeschaltet werden. Diese Methode eignet sich besonders, wenn eine Einheit mit modulierender Leistungsregelung ausgestattet ist und die Feinabstimmung übernehmen soll. Moderne Kaskadenregler kombinieren diese Ansätze und wechseln die Führungsmaschine zyklisch, um eine gleichmäßige Alterung aller Geräte sicherzustellen.
Welche Fehler entstehen bei falsch ausgelegten Kaskadenanlagen?
Falsch ausgelegte Kaskadenanlagen leiden häufig unter hydraulischen Kurzschlüssen, ungleichmäßiger Lastverteilung oder einer zu geringen Spreizung im Heizkreis. Diese Fehler entstehen meist in der Planungsphase und führen im Betrieb zu erhöhtem Energieverbrauch, vorzeitigem Verschleiß und instabilem Regelverhalten.
Zu den häufigsten Planungsfehlern zählen:
- Fehlende hydraulische Entkopplung: Ohne ausreichend dimensionierten Pufferspeicher oder Hydraulikweiche können die Einheiten gegenseitig in ihre Regelung eingreifen und Schwingungen erzeugen.
- Falsche Dimensionierung der Rohrleitungen: Zu enge Leitungen erzeugen hohe Druckverluste, die einzelne Einheiten bevorzugen und andere unterversorgen.
- Unzureichende Spreizung: Ist die Temperaturdifferenz zwischen Vor- und Rücklauf zu gering, müssen die Einheiten höhere Volumenströme fördern, was Pumpenenergie verschwendet.
- Fehlende Laufzeitrotation in der Regelung: Ohne automatischen Wechsel der Führungsmaschine laufen einzelne Geräte deutlich mehr Stunden als andere und altern schneller.
Ein weiterer kritischer Punkt ist die Abstimmung der Sicherheitsabschaltungen. Wenn mehrere Einheiten bei einem gemeinsamen Fehler gleichzeitig abschalten, ist der Redundanzvorteil der Kaskade wirkungslos. Jede Einheit sollte daher mit unabhängigen Schutzfunktionen ausgestattet sein.
Wie wird eine Kaskadenschaltung für Industrieanlagen geplant?
Die Planung einer industriellen Kaskadenschaltung beginnt mit einer detaillierten Lastanalyse, gefolgt von der hydraulischen Auslegung, der Auswahl der Regelstrategie und der Integration in die bestehende Anlageninfrastruktur. Jede Phase baut auf der vorherigen auf und bestimmt maßgeblich die spätere Betriebseffizienz.
Ein strukturierter Planungsprozess umfasst folgende Schritte:
- Bedarfsanalyse: Ermittlung des maximalen und mittleren Wärmebedarfs, der Lastgangkurven über das Jahr und der erforderlichen Vorlauftemperaturen.
- Geräteauswahl und Anzahl: Festlegung der Einheitengröße auf Basis der Teillastanforderungen. Oft ist eine Kombination aus unterschiedlich großen Einheiten effizienter als mehrere identische Geräte.
- Hydraulisches Konzept: Planung von Pufferspeichern, Hydraulikweichen, Verteilleitungen und Pumpen unter Berücksichtigung der Druckverluste.
- Regelungskonzept: Definition der Kaskadenlogik, der Zuschaltbedingungen und der Laufzeitrotation.
- Sicherheitstechnik und Monitoring: Integration von Fehlerüberwachung, Fernzugriff und Alarmsystemen für jeden einzelnen Strang.
Für Anlagen mit gleichzeitigem Bedarf an Druckluft, Kälte und Wärme empfiehlt sich eine ganzheitliche Betrachtung der Energieströme. Die Energieeffizienzplanung sollte dabei auch Wärmerückgewinnungspotenziale aus Kompressoren oder Kälteanlagen berücksichtigen, da diese die Kaskade entlasten und den Gesamtenergiebedarf senken können. Wer gleichzeitig Kompressoranlagen betreibt, findet in der Wärmerückgewinnung eine direkte Synergie mit dem Kaskadensystem.
