Wie viel Energie lässt sich durch Wärmerückgewinnung sparen?

Durch Wärmerückgewinnung lässt sich ein erheblicher Teil der in einer Druckluftanlage eingesetzten Energie zurückgewinnen und sinnvoll weiterverwenden. In der Praxis sind Einsparungen von mehreren tausend Euro pro Jahr möglich, abhängig von der Anlagengröße, dem Betrieb und dem konkreten Wärmebedarf im Unternehmen. Die folgenden Fragen klären, wie das Prinzip funktioniert, welche Einsparungen realistisch sind und wann sich eine Investition lohnt.

Wie funktioniert Wärmerückgewinnung in Druckluftanlagen?

Wärmerückgewinnung in Druckluftanlagen nutzt die Wärme, die bei der Verdichtung von Luft im Kompressor entsteht, und führt sie einem sinnvollen Verwendungszweck zu, anstatt sie ungenutzt an die Umgebung abzugeben. Ein Kompressor wandelt elektrische Energie in Druckluft um, wobei der überwiegende Teil der Energie als Wärme anfällt.

Physikalisch betrachtet entsteht diese Wärme, weil die Verdichtung von Luft thermodynamisch unvermeidlich mit einer Temperaturerhöhung verbunden ist. Je nach Kompressortyp erhitzen sich dabei Motorwicklungen, Getriebeöl oder Kühlwasser auf Temperaturen zwischen 60 und über 90 Grad Celsius. Genau diese Wärme lässt sich über Wärmetauscher gezielt auskoppeln und für Heizzwecke, Warmwasseraufbereitung oder Prozesswärme nutzbar machen.

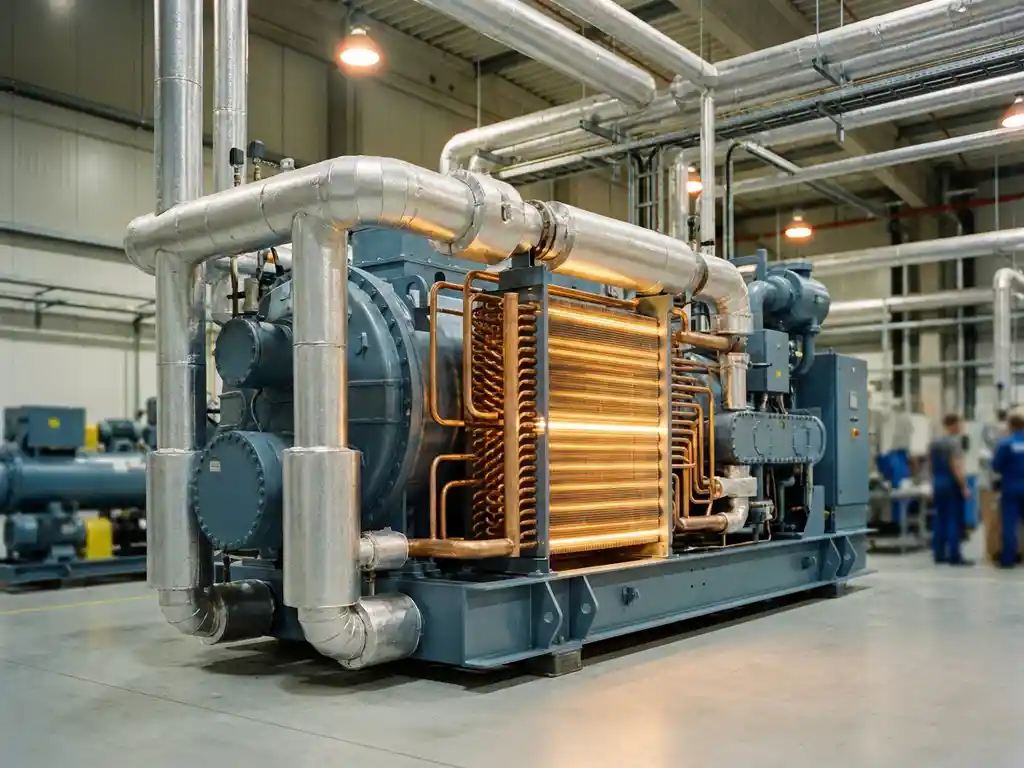

Bei ölgekühlten Schraubenkompressoren, die in der Industrie besonders verbreitet sind, wird das Kühlöl in einem Wärmetauscher gegen Wasser oder Luft geführt. Das erwärmte Medium kann dann direkt in bestehende Heizkreisläufe eingespeist oder für industrielle Prozesse genutzt werden. Die technische Integration ist in vielen Bestandsanlagen nachrüstbar und erfordert keinen Austausch des Kompressors.

Wie viel Prozent der Energie lässt sich zurückgewinnen?

Bei modernen Druckluftanlagen lassen sich bis zu 90 Prozent der eingesetzten elektrischen Energie als nutzbare Wärme zurückgewinnen. Dieser Wert gilt insbesondere für ölgekühlte Schraubenkompressoren mit Wasserkühlung, bei denen die Wärme auf einem technisch nutzbaren Temperaturniveau anfällt.

In der Praxis liegt die realistisch nutzbare Rückgewinnungsquote häufig zwischen 70 und 85 Prozent, da ein Teil der Wärme über Gehäuseabstrahlung oder unvermeidliche Verluste verloren geht. Entscheidend ist dabei das Temperaturniveau: Wärme auf 70 bis 90 Grad Celsius eignet sich für Raumheizung und Warmwasser, während für höhere Prozesstemperaturen ergänzende Technologien notwendig sein können.

Zum Vergleich: Ein Kompressor mit 100 kW Antriebsleistung, der 8.000 Stunden im Jahr läuft, erzeugt eine enorme Wärmemenge, die ohne Rückgewinnung vollständig als Abwärme verloren geht. Selbst wenn nur 75 Prozent davon nutzbar gemacht werden, entspricht das einer erheblichen Menge an Heizenergie, die anderweitig nicht mehr zugekauft werden muss. Der genaue Wert hängt vom Kompressortyp, den Betriebsstunden und dem vorhandenen Wärmebedarf ab.

Wofür kann zurückgewonnene Wärme genutzt werden?

Zurückgewonnene Wärme aus Druckluftanlagen lässt sich für eine Vielzahl betrieblicher Zwecke einsetzen, darunter Raumheizung, Warmwasseraufbereitung, Prozesswärme und die Vorwärmung von Verbrennungsluft. Welche Anwendung sinnvoll ist, hängt vom Temperaturniveau der rückgewonnenen Wärme und dem tatsächlichen Bedarf im Betrieb ab.

• Raumheizung: Die häufigste Anwendung in Produktionshallen und Werkstätten. Warme Abluft aus luftgekühlten Kompressoren kann direkt in den Hallenbereich geleitet werden, besonders effizient in den Wintermonaten.
• Warmwasseraufbereitung: Über Wärmetauscher lässt sich Brauchwasser für Sanitäranlagen, Reinigungsprozesse oder Sozialräume erwärmen, was den Energieverbrauch für die Warmwasserbereitung deutlich senkt.
• Prozesswärme: In vielen Industriebranchen wird Wärme direkt in Fertigungsprozessen benötigt, etwa zum Trocknen, Vorwärmen oder Temperieren von Materialien und Bauteilen.
• Vorwärmung von Zuluft: Kältere Außenluft, die in Produktionsräume oder Trocknungsanlagen eingebracht wird, lässt sich mit zurückgewonnener Wärme vortemperieren und spart so zusätzliche Heizenergie.
• Einspeisung in Fernwärmenetze: Größere Betriebe mit mehreren Abnahmestellen können die Wärme über interne Wärmenetze verteilen und so mehrere Verbrauchsstellen gleichzeitig versorgen.

Wichtig ist, dass der Wärmebedarf und die Wärmeproduktion zeitlich möglichst gut übereinstimmen. Läuft der Kompressor nachts, wenn keine Heizung benötigt wird, sinkt der Nutzen ohne ergänzende Speicherlösung erheblich. Eine sorgfältige Analyse des Energiebedarfs im Betrieb ist daher Voraussetzung für eine effiziente Nutzung.

Was kostet die Installation einer Wärmerückgewinnungsanlage?

Die Kosten für eine Wärmerückgewinnungsanlage an einem Kompressor liegen je nach Systemgröße und Anlagentyp typischerweise im fünf- bis sechsstelligen Bereich. Einfache Luftwärmetauscher für kleinere Kompressoren sind bereits für wenige tausend Euro erhältlich, während vollständige Wasserwärmerückgewinnungssysteme mit Einbindung in bestehende Heizkreisläufe deutlich höhere Investitionen erfordern.

Die Gesamtkosten setzen sich aus mehreren Komponenten zusammen:

• Wärmetauscher und Regelungstechnik
• Rohrleitungsbau und hydraulische Einbindung
• Elektrische Anschlussarbeiten und Steuerungsintegration
• Planung, Inbetriebnahme und Dokumentation

Entscheidend für die Wirtschaftlichkeit ist nicht der absolute Investitionsbetrag, sondern die Amortisationszeit. Diese hängt davon ab, wie viel Wärme tatsächlich genutzt werden kann, welche Energiekosten damit eingespart werden und ob Förderprogramme in Anspruch genommen werden. In vielen Fällen amortisieren sich gut geplante Anlagen innerhalb von zwei bis fünf Jahren, da die laufenden Einsparungen bei Heizenergie und Prozesswärme kontinuierlich anfallen.

Wann lohnt sich Wärmerückgewinnung besonders?

Wärmerückgewinnung lohnt sich besonders dann, wenn ein Betrieb hohe Druckluftmengen über lange Betriebszeiten benötigt und gleichzeitig einen kontinuierlichen Wärmebedarf für Heizung, Warmwasser oder Prozesse hat. Je größer der Kompressor und je länger die Laufzeit, desto höher das nutzbare Wärmepotenzial.

Besonders vorteilhaft ist die Technologie in folgenden Situationen:

• Ganzjähriger Heizbedarf: Betriebe mit Produktionshallen, die das ganze Jahr über beheizt oder temperiert werden müssen, profitieren besonders stark, da die Wärme dauerhaft abgenommen werden kann.
• Mehrschichtbetrieb: Je länger der Kompressor täglich läuft, desto mehr Wärme steht zur Verfügung und desto kürzer die Amortisationszeit.
• Hohe Energiekosten: Betriebe mit hohem Wärmeverbrauch und entsprechenden Energiekosten erzielen größere Einsparungen und damit eine bessere Wirtschaftlichkeit.
• Neuanschaffung eines Kompressors: Wer ohnehin einen neuen Kompressor anschafft, kann die Wärmerückgewinnung von Anfang an integrieren und spart sich spätere Nachrüstungskosten.
• Nachhaltigkeitsziele: Unternehmen, die ihren CO2-Fußabdruck reduzieren wollen, können durch Wärmerückgewinnung den Einsatz fossiler Brennstoffe konkret und messbar senken.

Weniger vorteilhaft ist die Investition, wenn der Kompressor nur selten oder saisonal betrieben wird und kein kontinuierlicher Wärmeabnehmer vorhanden ist. In solchen Fällen sollte geprüft werden, ob Wärmespeicher die zeitliche Entkopplung von Produktion und Nutzung ermöglichen können.

Wie wird das Einsparpotenzial einer Anlage ermittelt?

Das Einsparpotenzial einer Wärmerückgewinnungsanlage wird durch eine messtechnisch gestützte Energieanalyse ermittelt, bei der Kompressorlaufzeiten, Druckluftnachfrage, Wärmebedarf und bestehende Energiekosten systematisch erfasst und ausgewertet werden. Eine Schätzung ohne Messdaten liefert keine belastbare Grundlage für eine Investitionsentscheidung.

Die Ermittlung umfasst in der Regel folgende Schritte:

1. Bestandsaufnahme der Druckluftanlage: Welche Kompressoren sind vorhanden, wie groß ist die Antriebsleistung, wie lange laufen sie täglich und wöchentlich?
2. Messung der tatsächlichen Betriebsdaten: Druckniveau, Volumenströme und Lastprofile werden über einen repräsentativen Zeitraum aufgezeichnet, um realistische Betriebsszenarien abzubilden.
3. Analyse des Wärmebedarfs: Wann und wo wird im Betrieb Wärme benötigt? Wie hoch ist der aktuelle Energieverbrauch für Heizung, Warmwasser und Prozesswärme?
4. Berechnung des nutzbaren Wärmepotenzials: Aus den Messdaten wird ermittelt, wie viel Wärme bei welchem Temperaturniveau tatsächlich ausgekoppelt werden kann.
5. Wirtschaftlichkeitsberechnung: Investitionskosten werden den jährlichen Einsparungen gegenübergestellt, Fördermöglichkeiten werden berücksichtigt und die Amortisationszeit berechnet.

Eine professionelle Energieberatung, die auf Messdaten basiert, ist dabei der entscheidende Unterschied zu pauschalen Schätzungen. Nur wer den tatsächlichen Betrieb kennt, kann ein Konzept entwickeln, das die versprochenen Einsparungen auch wirklich liefert. Mehr zu den Grundlagen einer strukturierten Energieeffizienzberatung zeigt, welche Schritte dabei eine Rolle spielen.

Wie Galek & Kowald bei der Wärmerückgewinnung unterstützt

Galek & Kowald begleitet Industriebetriebe von der ersten Potenzialanalyse bis zur schlüsselfertigen Wärmerückgewinnungsanlage. Das Unternehmen verbindet langjährige Erfahrung im Druckluft- und Anlagenbau mit messtechnisch fundierter Energieberatung, die konkrete Einsparpotenziale sichtbar macht und in wirtschaftlich tragfähige Lösungen überführt.

Das Leistungsangebot im Bereich Wärmerückgewinnung umfasst:

• Messtechnische Erfassung und Auswertung von Kompressorbetriebsdaten
• Analyse des betrieblichen Wärmebedarfs und Abgleich mit dem verfügbaren Wärmepotenzial
• Planung und Dimensionierung der Wärmerückgewinnungsanlage inklusive Einbindung in bestehende Systeme
• Rohrleitungsbau, Elektro- und Steuerungsinstallation aus einer Hand
• Begleitung bei der Beantragung von Fördermitteln und Wirtschaftlichkeitsnachweise
• Langfristige Betreuung und Optimierung der Anlage nach der Inbetriebnahme

Als Atlas Copco Vertragspartner und Mitglied der airgroup greift Galek & Kowald auf bewährte Technologien und ein breites Netzwerk zurück. Zertifizierungen nach ISO 9001 und ISO 14001 belegen den Anspruch an Qualität und Nachhaltigkeit. Wer wissen möchte, wie viel Energie der eigene Betrieb durch Wärmerückgewinnung einsparen kann, ist eingeladen, Kontakt aufzunehmen und eine unverbindliche Erstberatung zu vereinbaren.
