Eine Leckageortung bei Druckluftanlagen ist ein systematisches Verfahren zur Erkennung und Lokalisierung von undichten Stellen im Druckluftsystem, aus denen komprimierte Luft unkontrolliert entweicht. Das Verfahren kombiniert messtechnische Methoden mit einer gezielten Inspektion der Anlage, um Druckluftverluste sichtbar zu machen und gezielt beheben zu können. Die folgenden Abschnitte beleuchten die häufigsten Ursachen, eingesetzten Methoden und den typischen Ablauf einer professionellen Leckagesuche.
Wie viel Druckluft geht durch Leckagen typischerweise verloren?
In einem ungepflegten Druckluftsystem können Leckagen zwischen 20 und 40 Prozent der erzeugten Druckluftmenge ausmachen. Selbst in gut gewarteten Anlagen liegt der Verlust durch undichte Stellen häufig bei 10 bis 15 Prozent. Da Druckluft zu den teuersten Energieformen in der Industrie zählt, bedeutet jeder verlorene Kubikmeter direkte Mehrkosten für den Betrieb.
Besonders problematisch: Viele Leckagen sind mit dem bloßen Auge nicht sichtbar und mit dem menschlichen Ohr kaum wahrnehmbar. Kleine Undichtigkeiten an Verbindungen, Ventilen oder Schläuchen verursachen einzeln nur einen geringen Verlust, summieren sich aber über Wochen und Monate zu einem erheblichen Druckluft Energieverlust. Ein Druckluftsystem mit einem Betriebsdruck von 7 bar und einer kleinen Leckage von nur einem Millimeter Durchmesser kann täglich eine beachtliche Menge komprimierter Luft verlieren, ohne dass der Betrieb dies unmittelbar bemerkt.
Für Unternehmen bedeutet das: Je länger Leckagen unentdeckt bleiben, desto höher sind die kumulierten Energiekosten. Eine regelmäßige Leckagesuche an der Druckluftanlage ist daher keine optionale Maßnahme, sondern ein wesentlicher Bestandteil eines wirtschaftlichen Anlagenbetriebs.
Welche Methoden werden bei der Leckageortung eingesetzt?
Die am weitesten verbreitete und effektivste Methode zur Leckageortung bei Druckluftanlagen ist die Ultraschall-Leckageortung. Dabei wird ein spezielles Messgerät eingesetzt, das die hochfrequenten Schallwellen erfasst, die entweichende Druckluft erzeugt. Diese Methode ist berührungslos, ermöglicht die Ortung auch unter laufendem Betrieb und ist selbst bei Umgebungslärm zuverlässig einsetzbar.
Ultraschall-Leckageortung

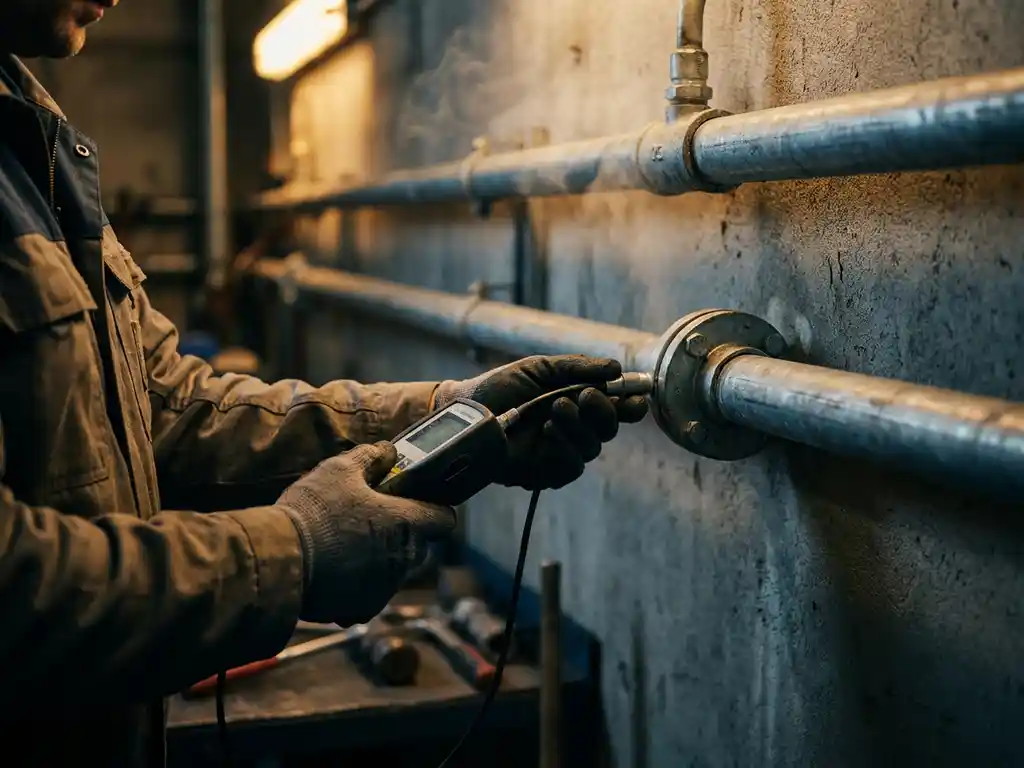

Ultraschallgeräte wandeln die für Menschen nicht hörbaren Frequenzen der entweichenden Druckluft in ein hörbares Signal oder eine visuelle Anzeige um. Der Techniker kann damit gezielt entlang von Rohrleitungen, Kupplungen, Ventilen und Schläuchen suchen und die genaue Position einer Leckage bestimmen. Diese Methode eignet sich für nahezu alle industriellen Umgebungen und ist besonders präzise bei der Lokalisierung kleiner Undichtigkeiten.
Weitere Verfahren
Ergänzend zur Ultraschallmethode kommen in bestimmten Situationen weitere Verfahren zum Einsatz. Die Seifenwasserprüfung ist eine einfache, kostengünstige Methode für zugängliche Verbindungsstellen. Dabei wird eine Seifenlösung auf verdächtige Stellen aufgetragen und auf Blasenbildung geachtet. Für größere Leckagen eignet sich auch die Druckabfallmessung, bei der das System unter Druck gesetzt und der Druckabfall über einen definierten Zeitraum gemessen wird. Diese Methode gibt Aufschluss über das Gesamtleckagevolumen, lässt aber keine genaue Lokalisierung zu.
Wo entstehen Leckagen in Druckluftanlagen am häufigsten?
Leckagen in Druckluftanlagen entstehen bevorzugt an Verbindungsstellen, beweglichen Teilen und Übergängen zwischen verschiedenen Komponenten. Die häufigsten Schwachstellen sind Rohrverbindungen und Kupplungen, Druckluftwerkzeuge und deren Anschlüsse, Absperrventile und Regelventile, Dichtungen und O-Ringe sowie Schlauchverbindungen und Schnellkupplungen.
Rohrleitungssysteme aus älteren Materialien oder mit vielen Verbindungspunkten sind besonders anfällig. Jede Verbindung, jeder Flansch und jede Muffe ist eine potenzielle Leckagequelle. Auch Druckluftaufbereitungskomponenten wie Filter, Regler und Öler weisen häufig undichte Stellen auf, da sie regelmäßig gewartet werden müssen und dabei Dichtungen altern oder beschädigt werden können.
Druckluftwerkzeuge und Maschinen, die täglich im Einsatz sind, leiden besonders unter Verschleiß an Anschlüssen und internen Dichtungen. Hinzu kommt, dass viele Betriebe über die Jahre Erweiterungen am Rohrleitungsnetz vorgenommen haben, wodurch provisorische Verbindungen entstanden sind, die langfristig undicht werden. Eine systematische Leckagesuche berücksichtigt all diese Schwachstellen und folgt dem gesamten Druckluftweg vom Kompressor bis zum Verbraucher.
Wann sollte eine professionelle Leckageortung durchgeführt werden?
Eine professionelle Leckageortung sollte mindestens einmal jährlich durchgeführt werden. Darüber hinaus gibt es konkrete Anlässe, die eine sofortige Leckagesuche rechtfertigen: ein unerklärlicher Anstieg des Energieverbrauchs, häufiges Anlaufen des Kompressors ohne erkennbaren Mehrbedarf, sinkender Betriebsdruck trotz unveränderter Einstellungen oder ein bevorstehendes Energieaudit.
Besonders nach Umbaumaßnahmen am Rohrleitungsnetz, nach Reparaturen oder nach dem Anschluss neuer Maschinen ist eine Überprüfung sinnvoll, da bei solchen Arbeiten neue Leckagequellen entstehen können. Auch saisonale Temperaturschwankungen können Dichtungen und Verbindungen beanspruchen und bestehende Schwachstellen verschlimmern.
Für Betriebe, die ein Energiemanagementsystem nach ISO 50001 betreiben oder anstreben, ist eine dokumentierte Leckageortung häufig ohnehin Bestandteil der Nachweispflichten. In jedem Fall gilt: Je früher Druckluftverluste erkannt werden, desto geringer sind die wirtschaftlichen Folgen.
Was passiert nach der Leckageortung mit den Ergebnissen?
Nach einer professionellen Leckageortung erhalten Betreiber einen detaillierten Bericht, der alle gefundenen Leckagen dokumentiert, ihre genaue Position beschreibt und das jeweilige Verlustvolumen einschätzt. Auf dieser Grundlage lässt sich eine priorisierte Mängelliste erstellen, die als Arbeitsgrundlage für die Instandsetzung dient.
Die Behebung der Leckagen erfolgt in der Regel nach einem Stufenplan: Zuerst werden die größten Verlustquellen behoben, da hier der wirtschaftliche Nutzen am höchsten ist. Kleinere Leckagen an schwer zugänglichen Stellen werden in einem zweiten Schritt adressiert. Nach der Instandsetzung empfiehlt sich eine Kontrollmessung, um den Erfolg der Maßnahmen zu verifizieren und den verbleibenden Leckagepfad zu quantifizieren.
Ein guter Leckagebericht enthält neben der Lokalisierung auch eine Bewertung der eingesparten Energiemenge und der damit verbundenen Kosteneinsparung. Das macht die Maßnahme nicht nur technisch, sondern auch betriebswirtschaftlich greifbar und erleichtert die interne Kommunikation gegenüber Entscheidungsträgern. Wer die Ergebnisse konsequent umsetzt und eine regelmäßige Wiederholung der Leckagesuche einplant, schafft die Basis für einen dauerhaft effizienten Druckluftbetrieb.
Leckageortung mit Galek & Kowald: Verluste erkennen und dauerhaft reduzieren
Galek & Kowald bietet Industrieunternehmen eine professionelle, messtechnisch fundierte Leckageortung für Druckluftanlagen aller Größen und Branchen. Das erfahrene Team setzt modernste Ultraschall-Messtechnik ein, um Druckluftverluste präzise zu lokalisieren und wirtschaftlich zu bewerten. Der gesamte Prozess ist auf den laufenden Betrieb ausgelegt, sodass Produktionsunterbrechungen auf ein Minimum reduziert werden.
Das Leistungsangebot im Bereich Leckageortung und Energieeffizienz umfasst:
- Vollständige Ultraschall-Leckagesuche am gesamten Druckluftnetz
- Detaillierte Dokumentation aller Leckagen mit Verortung und Verlustmengenabschätzung
- Priorisierte Mängelliste als Grundlage für die Instandsetzungsplanung
- Berechnung der erzielbaren Energieeinsparung und Amortisation
- Begleitung der Leckagebehebung und optionale Kontrollmessung nach der Instandsetzung
- Empfehlungen für ein langfristiges Wartungs- und Überwachungskonzept
Als zertifizierter Vertragspartner von Atlas Copco und Mitglied der airgroup verbindet Galek & Kowald technische Kompetenz mit einem umfassenden Energieeffizienz-Ansatz, der über die reine Leckagesuche hinausgeht. Im 24-Stunden-Notdienst steht das Team auch bei dringenden Störungen zur Verfügung. Nehmen Sie jetzt Kontakt auf und erfahren Sie, wie viel Einsparpotenzial in Ihrer Druckluftanlage steckt.
