Was ist der Unterschied zwischen Einzel- und Kaskadenschaltung bei Wärmepumpen?

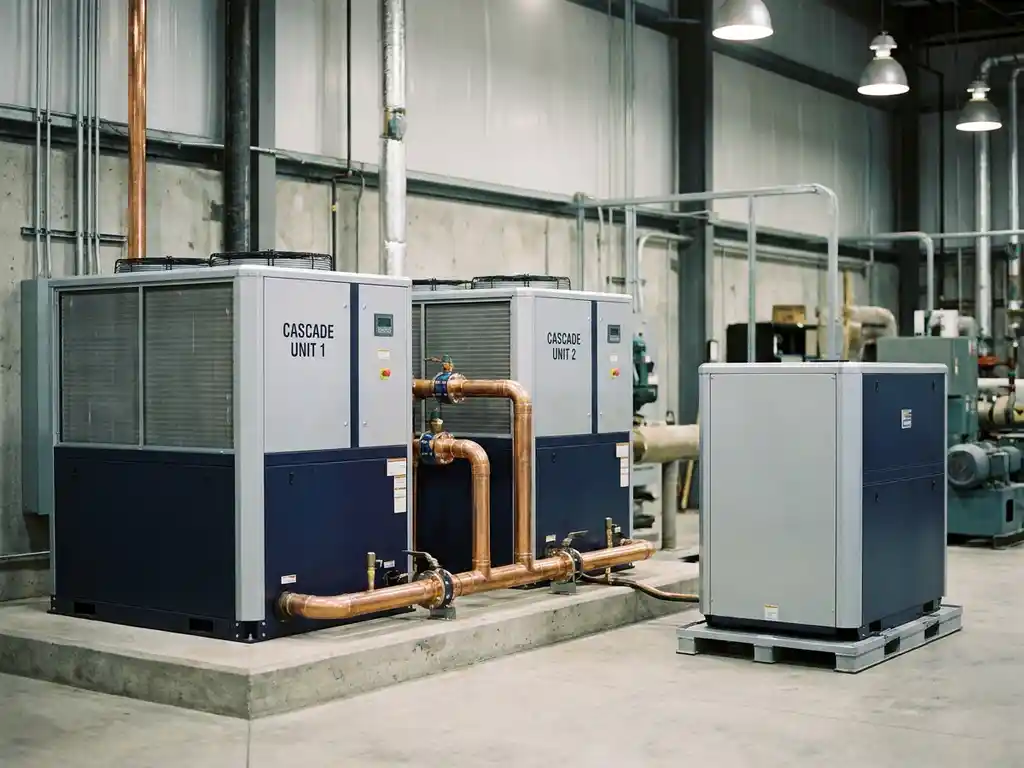

Eine Einzelanlage besteht aus einer einzigen Wärmepumpe, die den gesamten Wärmebedarf eines Gebäudes oder Prozesses abdeckt. Eine Kaskadenschaltung verbindet dagegen mehrere Wärmepumpen hydraulisch und regelungstechnisch miteinander, sodass sie gemeinsam als System arbeiten. Der entscheidende Unterschied liegt in der Flexibilität: Kaskaden lassen sich stufenweise an die tatsächliche Last anpassen, während eine Einzelanlage immer im Vollbetrieb läuft oder abschaltet.

Welches Konzept sinnvoller ist, hängt von der Größe des Projekts, der Variabilität des Wärmebedarfs und den Anforderungen an Betriebssicherheit ab. Die folgenden Abschnitte beantworten die wichtigsten Folgefragen rund um Funktion, Effizienz, Kosten und Einsatzbereiche.

Wann ist eine Kaskadenschaltung sinnvoller als eine Einzelanlage?

Eine Kaskadenschaltung ist sinnvoller als eine Einzelanlage, wenn der Wärmebedarf stark schwankt, eine hohe Versorgungssicherheit gefordert wird oder die benötigte Heizleistung die sinnvolle Grenze einer einzelnen Maschine übersteigt. Typischerweise empfiehlt sich eine Kaskade ab einem Gesamtleistungsbedarf von etwa 50 kW aufwärts, sobald Teillastbetrieb eine relevante Rolle spielt.

In industriellen Prozessen ändert sich der Wärmebedarf häufig im Tages- und Jahresverlauf erheblich. Eine Einzelanlage, die auf die Spitzenlast ausgelegt ist, arbeitet im Normalbetrieb weit unter ihrer optimalen Betriebsgrenze. Das führt zu häufigem Takten, erhöhtem Verschleiß und schlechten Leistungszahlen. Eine Kaskade vermeidet dieses Problem, indem sie nur so viele Einheiten zuschaltet, wie die aktuelle Last es erfordert.

Ein weiterer entscheidender Vorteil ist die Redundanz. Fällt in einer Kaskade eine Einheit aus, übernehmen die verbleibenden Geräte zumindest einen Teil der Last. Bei einer Einzelanlage bedeutet jeder Ausfall einen vollständigen Stillstand. Für Betriebe mit kontinuierlichen Prozessen oder strengen Anforderungen an die Versorgungssicherheit ist das ein ausschlaggebendes Argument.

Wie funktioniert die Lastverteilung in einer Wärmepumpen-Kaskade?

Die Lastverteilung in einer Wärmepumpen-Kaskade wird durch eine übergeordnete Kaskadensteuerung geregelt, die den aktuellen Wärmebedarf erfasst und die einzelnen Geräte sequenziell oder parallel zu- und abschaltet. Ziel ist es, jede aktive Einheit möglichst nah an ihrem effizienten Betriebspunkt zu halten.

Moderne Kaskadensysteme nutzen dafür verschiedene Strategien. Bei der sequenziellen Schaltung wird zunächst eine Grundlastmaschine betrieben. Steigt der Bedarf, schaltet die Steuerung eine zweite Einheit zu, dann eine dritte und so weiter. Bei der gleichmäßigen Verteilung teilt die Steuerung die Last auf alle aktiven Einheiten auf, um Betriebsstunden gleichmäßig zu verteilen und den Verschleiß zu minimieren.

Ergänzend greifen viele Systeme auf eine Laufzeitrotation zurück: Die Reihenfolge, in der Geräte als Grundlastmaschine fungieren, wechselt regelmäßig. So vermeidet man, dass eine einzelne Einheit dauerhaft die höchsten Betriebsstunden akkumuliert, während andere kaum genutzt werden. Für eine zuverlässige Lastverteilung ist eine sorgfältige Energieeffizienzplanung bereits in der Auslegungsphase entscheidend.

Welche Effizienzunterschiede bestehen zwischen Einzel- und Kaskadenschaltung?

Kaskadenschaltungen erzielen im Teillastbetrieb in der Regel höhere Leistungszahlen (COP) als Einzelanlagen, weil jede aktive Einheit nahe ihrem optimalen Betriebspunkt arbeitet. Eine überdimensionierte Einzelanlage, die bei geringer Last taktet, verliert dagegen erheblich an Effizienz und erzeugt unnötige Anlaufverluste.

Der Effizienzunterschied hängt stark vom Lastprofil ab. Bei einem gleichmäßigen, konstanten Wärmebedarf kann eine gut dimensionierte Einzelanlage durchaus mit einer Kaskade mithalten. Sobald jedoch Lastschwankungen auftreten, also in den meisten realen industriellen Anwendungen, arbeitet die Kaskade wirtschaftlicher. Jede Einheit wird seltener im ineffizienten Teillastbereich betrieben, und die Gesamtlaufzeit pro Gerät sinkt.

Hinzu kommt der Faktor Wartung: Weil die Betriebsstunden auf mehrere Geräte verteilt werden, verlängern sich die Wartungsintervalle je Einheit. Das reduziert nicht nur Betriebskosten, sondern auch ungeplante Ausfallzeiten.

Was kostet eine Kaskadenschaltung im Vergleich zur Einzelanlage?

Eine Kaskadenschaltung verursacht in der Regel höhere Anschaffungskosten als eine gleichwertige Einzelanlage, weil mehrere Geräte, eine übergeordnete Steuerung und eine aufwendigere Hydraulik benötigt werden. Über den gesamten Lebenszyklus betrachtet können die niedrigeren Betriebskosten und die höhere Verfügbarkeit diesen Mehrpreis jedoch ausgleichen oder übertreffen.

Die Investitionskosten für eine Kaskade setzen sich aus mehreren Positionen zusammen:

• Mehrere Wärmepumpeneinheiten statt einer großen Maschine
• Kaskadensteuerung mit übergeordneter Regelungstechnik
• Erweiterter hydraulischer Aufwand mit Verteiler, Pumpen und Absperrventilen
• Höherer Planungs- und Installationsaufwand

Demgegenüber stehen Einsparungen im Betrieb: geringerer Energieverbrauch durch bessere Teillasteffizienz, niedrigere Wartungskosten je Gerät durch verteilte Betriebsstunden und vermiedene Produktionsausfälle durch Redundanz. Für Betriebe, in denen ein Wärmeausfall direkte Produktionsverluste bedeutet, ist die Kaskade wirtschaftlich oft die überlegene Lösung.

Welche Anwendungsfälle in der Industrie eignen sich für Kaskadensysteme?

Kaskadensysteme eignen sich besonders für industrielle Anwendungen mit hohem und variablem Wärmebedarf, strengen Anforderungen an die Betriebssicherheit oder Prozessen, die eine stufenlose Leistungsanpassung erfordern. Typische Einsatzbereiche sind Produktionshallen, Galvanik, Lebensmittelverarbeitung, Pharmaproduktion und industrielle Trocknungsprozesse.

Im Einzelnen profitieren folgende Anwendungsfälle besonders von einer Kaskadenschaltung:

• Prozesswärme mit wechselndem Bedarf: Wenn Produktionslinien nicht durchgehend laufen, schwankt der Wärmebedarf erheblich. Eine Kaskade passt sich diesen Schwankungen effizient an.
• Gebäudeklimatisierung großer Industrieobjekte: Lagerhallen oder Produktionsgebäude mit großen Volumina benötigen im Sommer andere Leistungen als im Winter. Kaskaden decken diese Bandbreite wirtschaftlich ab.
• Kombination mit Wärmerückgewinnung: Systeme, die Abwärme aus Kompressoren oder anderen Prozessen nutzen, profitieren von der modularen Steuerbarkeit einer Kaskade.
• Betriebe ohne Ausfalltoleranz: Überall dort, wo ein Wärmeausfall Produktionsstopps oder Qualitätsprobleme verursacht, bietet die Redundanz einer Kaskade entscheidende Sicherheit.

Besonders interessant ist die Kombination von Wärmepumpenkaskaden mit Druckluftkompressoren, da Kompressorabwärme als Wärmequelle genutzt werden kann und so die Effizienz des Gesamtsystems weiter steigt.

Wie wird eine Wärmepumpen-Kaskade hydraulisch eingebunden?

Eine Wärmepumpen-Kaskade wird hydraulisch über einen gemeinsamen Verteiler oder einen Pufferspeicher eingebunden, der die einzelnen Einheiten vom Verteilnetz entkoppelt. Diese hydraulische Weiche sorgt dafür, dass Volumenströme und Druckverhältnisse stabil bleiben, unabhängig davon, wie viele Einheiten gerade aktiv sind.

Die hydraulische Einbindung folgt in der Praxis einem bewährten Schema:

1. Primärkreis: Jede Wärmepumpeneinheit hat einen eigenen Primärkreis mit Pumpe und Absperrventil, der sie an den gemeinsamen Verteiler anschließt.
2. Hydraulische Weiche oder Pufferspeicher: Dieser trennt den Erzeugungskreis vom Verteilnetz und gleicht Volumenstromschwankungen aus, die beim Zu- und Abschalten einzelner Einheiten entstehen.
3. Sekundärkreis: Vom Puffer oder Verteiler aus wird die Wärme über einen oder mehrere Sekundärkreise zu den Verbrauchern transportiert.
4. Regelungstechnik: Temperaturfühler im Vor- und Rücklauf sowie am Puffer liefern der Kaskadensteuerung die Datenbasis für das Zu- und Abschalten der Einheiten.

Besondere Aufmerksamkeit gilt der Auslegung der Pumpen und Rohrleitungen. Da sich der Volumenstrom im Primärkreis mit jeder zugeschalteten Einheit ändert, müssen Rohrdimensionen und Pumpenleistungen auf den maximalen Betriebszustand ausgelegt sein, ohne im Teillastbetrieb ineffizient zu werden. Drehzahlgeregelte Pumpen sind hier ein bewährtes Mittel. Wer gleichzeitig Vakuumsysteme oder andere druckführende Anlagen im Betrieb hat, sollte die hydraulische Einbindung der Kaskade im Gesamtkonzept der Anlage betrachten.

Wie Galek & Kowald bei der Planung und Umsetzung von Wärmepumpen-Kaskaden unterstützt

Galek & Kowald begleitet Industriebetriebe von der ersten Bedarfsanalyse bis zur schlüsselfertigen Anlage, wenn es um die Planung und Realisierung von Wärmepumpen-Kaskadensystemen geht. Als erfahrener Anlagenbauer mit Standorten in Mühlhausen und Schmalkalden verbindet das Unternehmen tiefes technisches Know-how mit messtechnisch fundierter Energieberatung, um die wirtschaftlich und ökologisch optimale Lösung für jeden Betrieb zu entwickeln.

Das Leistungsangebot umfasst konkret:

• Messtechnische Analyse des tatsächlichen Wärmebedarfs und Lastprofils als Grundlage für die Auslegung
• Planung und Dimensionierung der Kaskade inklusive Hydraulik, Steuerungstechnik und Regelungsstrategie
• Installation und Inbetriebnahme durch zertifizierte Fachkräfte nach ISO 9001:2015 und ISO 14001:2015
• Integration in bestehende Anlagen, etwa in Kombination mit Druckluft- oder Kältesystemen
• Langfristige Betreuung und Wartung, damit die Anlage dauerhaft effizient und auf dem neuesten Stand der Technik bleibt

Ob Neubau oder Erweiterung einer bestehenden Anlage: Galek & Kowald entwickelt das passende Gesamtkonzept. Nehmen Sie jetzt Kontakt auf und lassen Sie sich unverbindlich beraten, welche Lösung für Ihren Betrieb die richtige ist.
